前段时间用电烙铁组装了两个充电宝，一个用的8节车友们都撸的亿纬25P18650，一个用的4节亿纬的50e
8节25P8节25便士
25便士
21700年第50e期
产品做好了，21700型号没问题，18650型号是小孩子用的，难免磕碰，因为磕碰处镍焊点松动，导致用电快，所以就想出了弄个点焊机的主意。
电池点焊机的控制面板我提前考虑过，但是手里没有大电流的电池我也想过——排除；我也考虑过法拉电容版，但是现在法拉电容被炒到了虚增的价格，质量参差不齐，还有灯管爆掉的可能，所以最终决定变压器型号。虽然重，但是长时间不会有电容的缺点。
决定之后，我开始寻找材料。最关键的变压器是在当地的废品站找到的。我找了几个没找到微波炉的变形金刚。遇到一个，功率太小不舍得，干脆从海鲜市场订了一个800W铝线变压器(铜线太贵)。货到后，先拆除了二次绕组，费了好大劲才最终安全拆除。然后二次绕组的铜线太贵，直接买成品。所以我从淘宝上买了几根10平米的焊丝，各种小红包，回来就把外皮拆了，合并在一起。最后我量了大概30平米，用白蜡管覆盖保温。刚开始想过用热缩管再套白蜡管，但是热缩管会变硬，二次绕线会很困难，所以白蜡管直接绕了4圈，绕完后电压4V左右，还可以，然后是控制面板。
我刚刚开始喜欢上这个控制面板
正好那几天正好是双十一前几天，我就开始用那些加在购物车里的红包等活动，然后就准备出发了。期间偶尔去废品场看看有没有合适的外壳。就一天，一个稳压器的外壳我看着还行，老板人也不错。他愿意把里面的东西拆了，把壳卖给我(其他老板不愿意单独卖壳)，1.8元卖给我。最后好像是4块钱左右。当时没有量，只是目测。
前面板是这样的。
所以我不得不再次找到一个大小合适的控制面板。搜了一下，真的找到了大小差不多的双脉冲控制面板。
就是这样。
双十一下单的时候，还有一个9V交流变压器给控制面板供电。到货期间，我们会画空去除外壳的油漆，刮腻子(因为盖子太生锈有坑)，打磨，但是因为需要打孔，还没有上漆。
这是喷了脱漆剂后的样子。
还用实木做了个电池夹具，当时算错蝴蝶丝的长度买长了，所以这四个螺丝都是锯短过的
我还用实木做了一个电池夹。当时蝶丝的长度算错了，买长了，所以这四个螺丝都锯短了。
夹具固定装置
在刷清漆之前。
喷雾干燥。
喷洒的方式。
看起来不错
有一些效果
然后继续点焊机，然后就是焊接笔和针。焊笔一开始也是准备买的，只是前段时间看到三个大接触器的铜条烧出银点。
刚开始是连的，因为铜消散太快，所以银点被锯掉烧掉了。
烧银点后的样子，这块只是用来粘针的。
焊针是氧化铝和铜的，网上买的国产针几块钱一根。然后，控制面板到达后，启动裸线测试机。刚开始参数调整有点多，镍钢片压不紧，导致钢片直接穿孔。经过调解，没有问题。然后，测量规划放入壳体的位置和孔位置。
最后布局是这样的。一开始前面板的两个过线孔是准备用快速接头开的，快速接头都是买来的。最后放弃了快接接头，改用直出，因为接头越多阻力越大，而且原外壳上的安全管和两个插座都没有去掉。
只是在原来进线孔扩大后加了16A的船型开关，前面板数码管刚好能放到以前的方形开孔后面，而且大小也刚好，最合适的竟然是以前这个窗口的透明盖板刚好能用，图上固定前控制板的那根钢丝就是原壳固定透明盖板的，喷漆的过程没拍
只是把原来的进线孔加大后，加了16A的船开关，前面板上的数码管刚好可以放在前面的方形开口后面，大小刚刚好。最合适的竟然是这个窗户的透明盖板刚好可以用。图上固定前控制面板的钢丝是原来固定透明盖板的外壳，没有采取喷漆工艺。，所以大家也许看着有点跳跃，见谅！
连接电线后的样子。
后面只是两孔接线的，三孔的暂时不接，以后有需要可以当插座接。

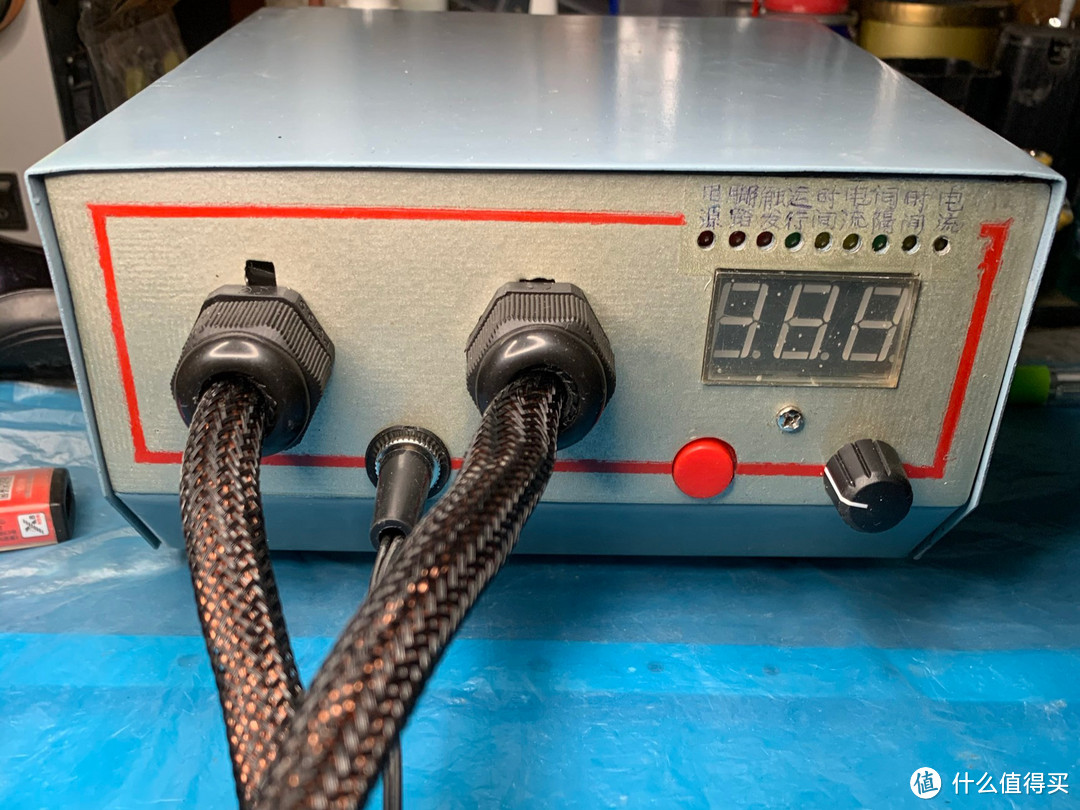

至于前面板，控制面板上的贴纸因为外壳的原因贴不上，果壳数码管显示盖原装外壳上的也可以，所以不贴贴纸，脚踏开关插孔在两条输出线中间。
我先画了那些字，然后随便找了支笔写(所以丑的话请轻喷)，然后用美纹纸贴好之后再画。红色的装饰条也是用美纹纸把其他的都粘上后喷的红漆，最后我把美纹纸撕掉喷了两遍清漆，字就不会掉了。
最后对焊笔进行了改造，一开始是分体的。
就是这样。
因为现在冷了，用手拿着铜条还是很凉的，而且铜条上有洞，所以你准备把它改造成一只可以合脚和劈叉的不冻手。
先画厚度
1毫米电木垫后面
正面是手机钢化膜木箱的板，采用45度档增加握持舒适度。尼龙螺丝只是为了试孔位置。
此外，包装盒内的海绵进一步增强了握感，只在正面(即面向手掌的一面)设置了海绵，没有设置两个手柄贴合的背面，减少了缝隙。
最后在鱼竿手柄上套尼龙螺丝，每边一个尼龙螺丝。
分裂后的样子。
大家看着毛细血管的按压是不是很别扭？那是因为我没有手枪钻用台钻手工攻丝的电线，所以才这么歪，虽然丑不影响使用。
罗里吧嗦这么些还没展示焊接效果
Rory，你还没有展示焊接效果。
这是把那个18650充电宝重新点焊这是为了再次点焊18650充电宝。
这是给别人换12V电钻电池的焊点。
这是相同参数下的撕裂效果。
这些参数如下
第一脉冲时间
第一脉冲电流
初级和次级间隔
秒脉冲时间
秒脉冲电流
关键洗车电池来了。

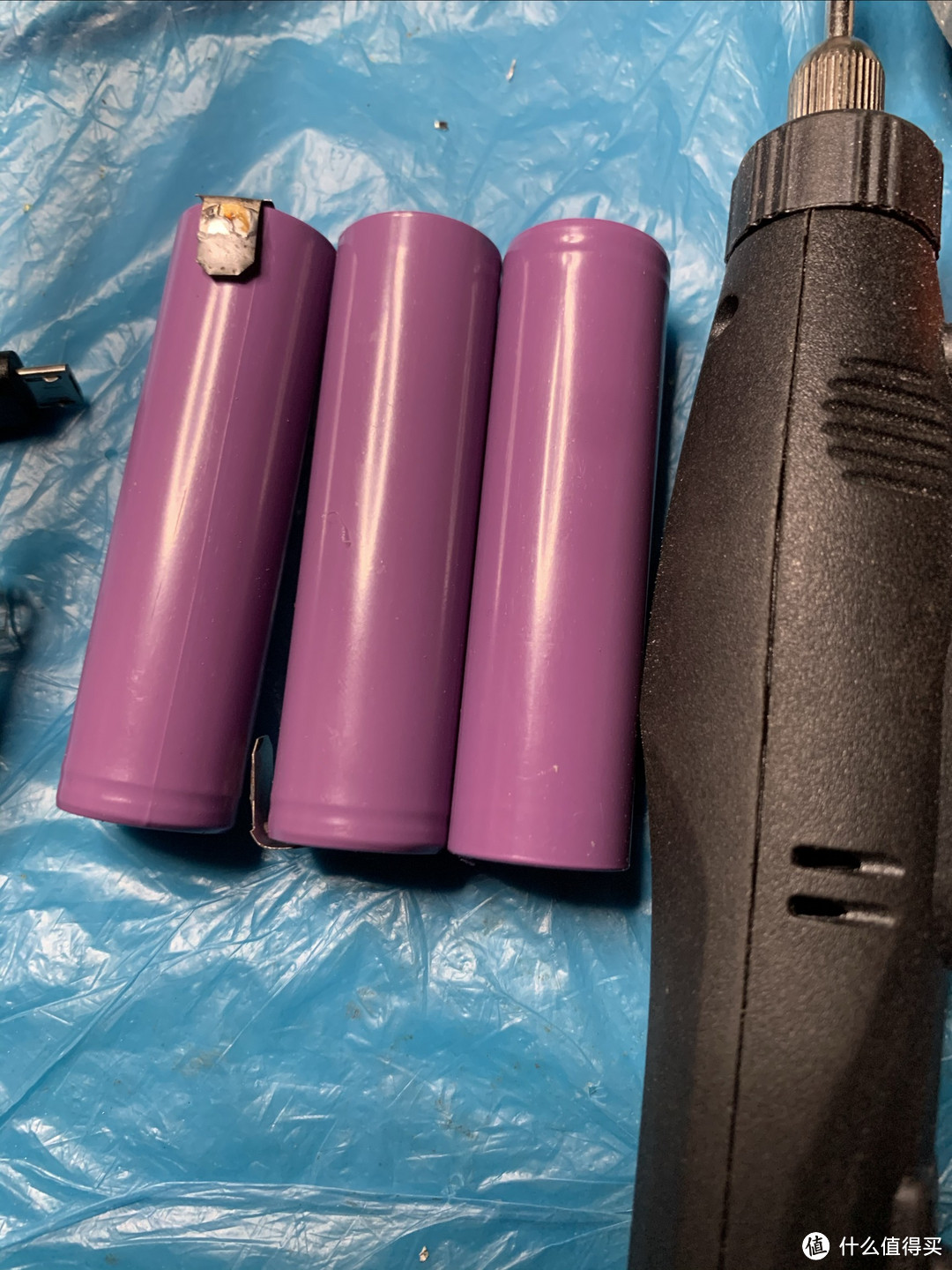

这是拆下的18650电池。
这是单个电池的实测实际容量。
投入五亿纬2000毫安。那些划痕是由于容量测试仪的电池座太紧造成的。
换成21V保护板后的样子。
最后，组装这台点焊机的主要成本是变压器和控制面板。变压器35元，我买的控制面板用的41A晶闸管原价55元。好像减了27块多红包，买了十几块焊针，总共要花十一二块铜丝，外壳5块。之前买的自画，各种螺丝都是用红包买的。最后不会超过100。
第一次写这么长的帖子。手机码的所有字都是你想到就说的。还有很多过程没有拍下来。需要改进的地方，希望专家们指正。有想自己安装点焊机的也可以和你交流！
手里还有3、4十颗25P，最后想问下大家，给别人换并夕夕上撸的25P要多钱一颗啊
我手里还有三四十个25p。最后想问问大家，给别人换25ps要多少钱？
