随着晶圆的发展，很多人想知道5nm之后是什么，答案可能是4nm，或者更激进的2nm。
近日，蓝色巨人IBM发布了全球首款2nm芯片制造技术，并已打造出全球首款2nm制程半导体芯片。
与主流7nm芯片相比，2nm芯片运算速度快45%，功耗低75%。
IBM称，2nm芯片采用GAA(环绕栅晶体管)技术，晶体管密度(MTr/mm2，每平方毫米百万个晶体管)为333.33，几乎是TSMC 5nm的两倍。
换句话说，2纳米芯片技术可以在150平方毫米的指甲大小的区域内容纳500亿个晶体管。
IBM曾经是一家主要的芯片制造商，但现在它将大量的芯片生产外包给了三星电子，晶圆厂也卖给了辛格。但在2014年与后者签署了10年的合作协议，一直可以制造到2024年的芯片。
而且IBM还在纽约奥尔巴尼维持着一个芯片制造研究中心，负责芯片的试运行。

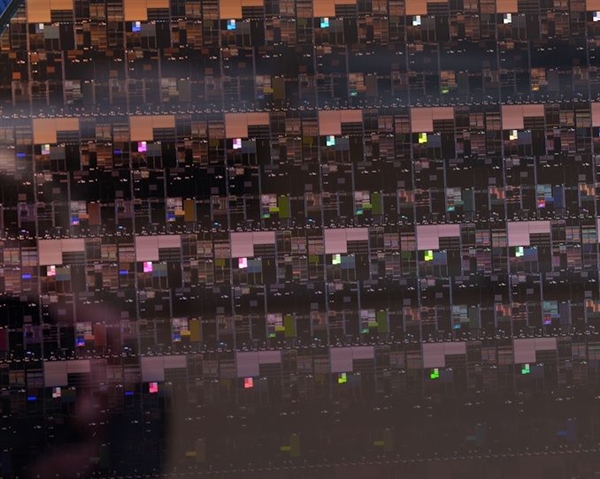

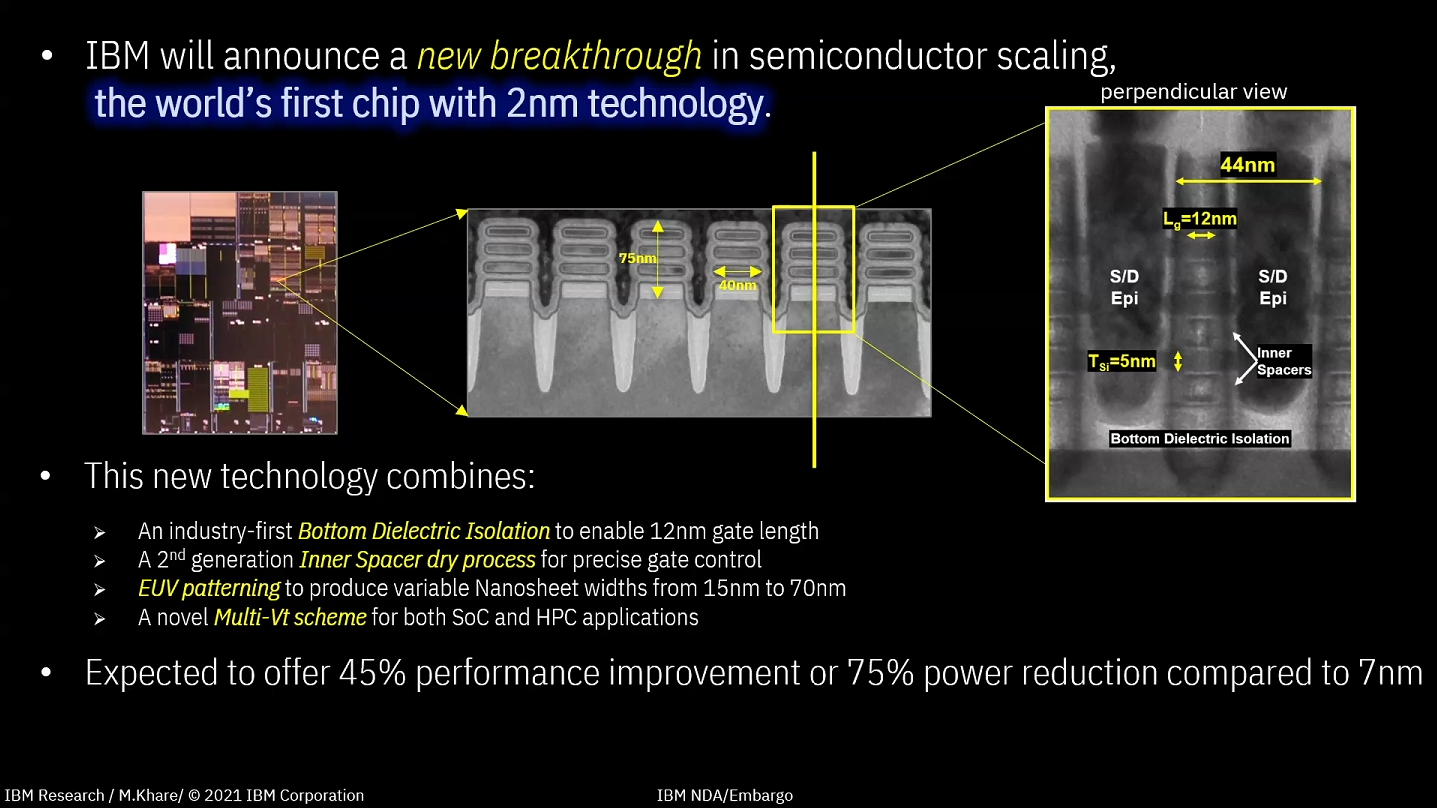

回到2nm，IBM表示这是首次使用底部介质隔离沟道，可以实现12nm的栅长，其内部间距是第二代干法设计，有助于纳米片的发展。
但是IBM的2nm技术至少还需要几年才能推出，加载终端的时间也更长。
