台积电公布2nm制程:新一代晶体管 功耗降低30%

访客 智能手机 2.1K+

近日,TSMC在2022技术研讨会上公布了未来先进制造工艺路线。

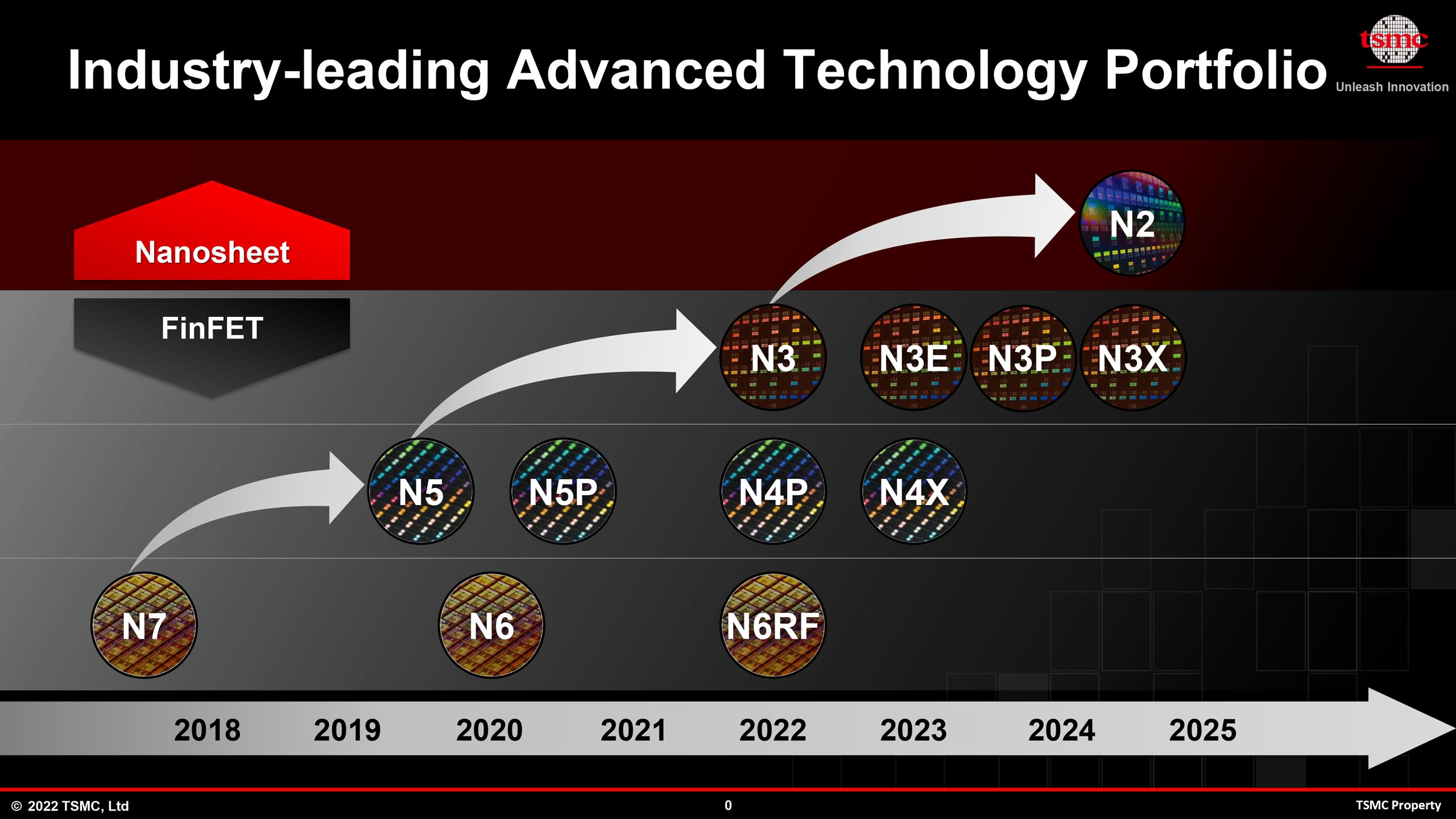

根据TSMC的技术路线图,3nm(N3)将在今年量产,作为迭代,3nm将比过渡的4nm持续更长时间,随后是N3E、N3P和N3X。

同时披露了2nm(N2)的一些信息,采用纳米片晶体管取代了使用多年的FinFET (FinFET)。

所谓的纳米片晶体管通常被业界认为是TSMC版的GAAFET(环绕栅晶体管)。它的微结构原理类似,但名字和三星的不一样。

台积电公布2nm制程:新一代晶体管 功耗降低30%

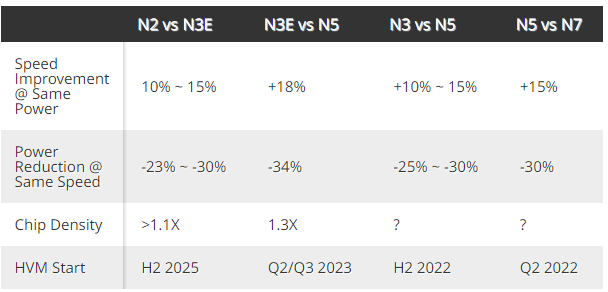

数据显示,与3nm相比,2nm工艺在相同功耗下速度提升10-15%,相同速度下功耗降低25-30%。

看起来功耗改善的不错,但是注意N2的晶体管密度相比N3E只增加了10%,非常令人惊讶。如果按照新一代工艺,密度至少提高100%,不知道TSMC会怎么想。

TSMC表示,N2不仅拥有移动处理器的标准工艺,还拥有高性能计算和小芯片的集成方案,将于2025年量产。

台积电公布2nm制程:新一代晶体管 功耗降低30%
