今天我给大家带来一组ATX平台的裸风冷安装演示。机箱采用parting technology北机箱，是分形设计重新定义的高品质产品。在外观上，北方机箱采用皮革和原木等天然材质进行装饰，其前面板采用网状通风设计，并用胡桃木或橡木面板进行装饰。原木和金属的结合很好的融合在一起，整个底盘就像一件高档家具。
其他硬件:华硕ProArt Z790-CREATOR WIFI主板匹配Intel 13th代13600K处理器，华硕华硕RTX 4070 ATS巨齿鲨作为显卡，全新二维鲨鱼图像，全新设计的机甲风，三个全新的变曲面双轴流风扇，可增加21%的风量，中央风扇采用反向设计，散热效率更高效。九州风神旗舰风冷王者阿萨辛4和阿萨辛4被选中散热。与同类竞品相比，在外观上还是比较有辨识度的，可以在性能和静音模式下运行。同时配备7根6mm“双向恒热平衡热管”和140mm、120mm反向叶片的双风扇组合，散热功耗达到280W。同时，可通过附件中的风扇扩展架安装120mm风扇。机箱散热风扇都是静音的！最新Slient Wings PRO 4性能风扇，电源为九州风神全新推出的PX1000G ATX 3.0电源，为全平台提供稳定可靠的电源，努力打造高效散热、低噪音、安静的使用环境。
硬件配置
CPU英特尔i5 13600K
散热器深冷阿萨辛4
主板华硕Proart Z790-Creator WiFi
电源DEEPCOOL PX1000G
外壳分离过程北
硬盘三星990PRO PCIe 4.0 NVMe 1T
华硕RTX 4070 ATS巨齿鲨显卡。
记忆奶酪幻想戟DDR5 6800 C36 32G(16Gx2)套装
整机展示
硬件显示
ASUS ProArt Z790-CREATOR WIFI主板是华硕专为创作者设计的主板，主板整体黑色为主，暗金的线条点缀、半透明的IO模块以及精致的芯片组散热片让整块主板显得与众不同，非常的漂亮。华硕ProArt Z790-Creator主板为标准的ATX版型，ProArt系列定位专业设计师系列，所以做工用料不必担心，
CPU接口依旧采用LGA1700底座，继续兼容12和13代酷睿处理器，供电部分采用16+1供电模组（70A），采用DIGI+VRM数字供电控制，和高品质电感和耐久电容，驾驭13代酷睿i9旗舰处理器也非常轻松。
PCIe 扩展方面，提供三条 PCIe ×16 卡槽，两条带金属加固设计的是 PCIe 5.0 ×16 及 PCIe 5.0 ×8，下沿插槽则由芯片组提供 PCIe 4.0 ；四个 PCIe 4.0 M.2 插槽，均配备了金属散热模块，Laird 导热垫，Q-Latch 便捷卡扣，支持 22110 和 NVMe® SSD RAID 功能，带来性能的提升，另可使用最多两个 PCIe 4.0 存储设备创建 RAID 配置，实现更快的数据传输速度。
主板各类接口在边缘布局，方便线材接驳以及为走线提供便利。
6个垂直于主板的SATA 6Gbps接口，均采用垂直于主板90°的接口设计，安装接线便利而且美观。
前置接口方面提供了一个USB 3.2 Gen 2*2 Type-C接口并支持QD4+快充，接口旁边配备的6pin独立供电接口最高可输出60W，日常可为笔记本以及手机进行快速充电。显卡快拆按钮简直不要太喜欢，再也不用使用改锥或者筷子去拆显卡了，对于手指粗的我来说简直是福音啊。
提供了4条单边卡扣设计的DDR5强化型金属隔板的SafeDIMM高强度内存插槽，支持华硕AEMP内存技术，最高可支持双通道DDR5-7200，最大内存容量128GB。
8+4PIN主板供电接口。iO装甲上面的那个洞洞是为固定主板螺丝预留的。
一体式IO模块，半透明的护罩上面暗金色细线条ProArt字样点缀美感十足。
一体式的IO背板已经成为中高端主板的标配，接口方面提供了：一个用于核显输出的HDMI接口,2个用于Thunderbolt 4的DP接口、支持10G和2.5G的有线网卡接口、6个USB3.2 GEN 2接口、2个雷电4接口（传输速率可达40Gbps/每秒）、支持WiFi 6E的天线接口、升级和恢复BIOS按钮以及5个3.5MM音频接口。拥有双雷电4接口的主板非常少见，对于创作者而言，经常要进行大容量素材的导入导出，而雷电4也是目前最快的传输接口，可以大大的缩短时间提高生产力。
主板背部非常规整。
九州风神旗下旗舰级风冷阿萨辛散热器经过11年不断更新进化已经到了第四代，阿萨辛4无论是从外观还是性能都进行了全面的升级。
包装附件非常丰富：风扇拓展支架、一大支DM9硅脂、多功能金属底座、硅脂刮刀、酒精清洁棉、全平台扣具以及安装用的螺丝刀。
阿萨辛4散热器三维尺寸为:144mm*147mm*164mm（WxDxH），重量为1575g。其整体为一个黑色的立方体，有着巨大且方正的散热鳍片模组，模组重量较上一代轻 18 %，解热功耗达到了280W。
阿萨辛4的风扇采用了一枚140mm正叶外加一枚120mm反叶风扇组合，图中所展示的这面正是120mm反叶风扇这面，上机后要面对的是机箱的后出风口，这样的设计可以完全与内存避让，从而可以兼容不同高度的内存条。
散热器顶部非常平整，位于中心部分有一圈金属的网罩，内部正是安装的另一枚14mm风扇，顶部的金属遮罩采用磁吸固定。位于顶部还有一个双模运行的开关，可在静音模式和性能模式之间相互切换。在性能模式下，转速在500至1700 RPM±10%之间，最大风量分别为58.06 CFM和79.1 CFM，最大风压分别为2.44 mmAq和2.1 mmAq，噪音值≤29.3 dBA运行时非常安静。在静音模式下，转速在500至1350 RPM±10%之间，最大风量分别为46,75 CFM和63.76 CFM，最大风压分别为1.58 mmAq和1.35 mmAq，噪音值≤22.6 dBA。
九州风神家族化矩阵式鳍片组。
7根6mm黑化纯铜复合型热管外加精雕微凸的纯铜底座组合。
反叶风扇固定方式卡口式设计，拆卸非常方便，另外遇到兼容性问题还可以上下调整。
取下磁吸金属顶盖，140mm风扇固定是卡扣快拆设计，安装拆卸都很便捷。
阿萨辛4使用的是搭载原厂FDB 轴承“三相六级电机”的120mm和140mm PWM静音风扇。
机箱风扇选用的是德商德静界(be quiet!)Slient Wings PRO 4，2枚14CM外加4枚12CM的组合。这款风扇是德商德静界(be quiet!)在20周年庆之际推出的一款旗舰重磅新品。从外包装的质感以及分量就能感觉到不一般，另外这款风扇提供了长达五年的质保。
内胆包装也是高级感十足，风扇本体以及配件分仓包装摆放。
风扇本体以及附件，除了安装螺丝之外还额外配备了两套用于更换的风扇角，加上风扇自带的一共三套风扇角，结合不同的使用场景灵活更换不同的风扇角。
水波纹的扇叶一直是德商德静界(be quiet!)的专利设计，相比于上代的Silent Wings 3 ，Silent Wings 4 Pro风扇叶片也有所变化，风扇尖端间隙也由1.2mm降低到了1.0mm，漏斗形进气口则被漏斗形出风口取代，让空气分散在更大的区域。以上这些改进极大地提高了静压，并带来更低噪音水平。
风扇默认安装的风扇角是最大的模式，风扇角的拆卸非常简单，手指按压风扇90°角两侧的卡扣然后向外一拔即可拆下。
风扇的线材用料也非常讲究，线材比较长也比较软并且做了精细的蛇皮网包裹，风扇接口端子部分还做了防弯折处理，蛇皮网也紧紧的被压死防止脱落，细节之处彰显品质以及用心。
Slient Wings 4 PRO风扇轴承使用了先进的FDB液态轴承，搭配了6极风扇马达和三相交流变频器，可实现中速/高速/超高速三挡位调节，最高挡位转速可达到3000RPM，所以无论作为机箱风扇还是用于吹冷排都可完全满足。
显卡是来自华硕的RTX 4070 ATS巨齿鲨，外包装方面变化不小，由之前代表着ATS系列的鲨鱼形象更换为了炫酷可爱的鲨鱼姬二次元机甲新形象。华硕RTX 4070巨齿鲨显卡搭载了AD104 GPU核心，集成了5888 个 CUDA，核心默认频率为2475MHz，Boost频率为2550MHz，显存容量为12GB GDDR6X，位宽 192-bit，支持光线追踪/ DLSS 3.0 技术，供电采用了8+2相的高品质SAP II超合金供电设计，TGP功耗为200W。此外RTX 4070 巨齿鲨显卡还拥有双 BIOS ，可在性能和安静两种模式下随意切换。
显卡采用黑灰配色对称式造型，整体线条简约凌厉，透着一股浓郁的机甲风。
在散热方面，显卡正面采用了3枚全新的变曲面双轴流风扇，可增加21%风量，叶片根部的形状为减少噪音进一步优化，另外中央的风扇使用了反转设计，让散热效率更加高效。
风扇框边缘的贴片也做了金属拉丝的处理，质感非常棒。
显卡金手指。
显卡三维尺寸为:317mm×136mm×54mm，显卡厚度为2.5槽，对大多机箱还是非常友好的。
显卡顶部中间位置采用深蓝色装饰片，上面还有ASUS的品牌LOGO，内置ARGB灯带支持神光同步灯效。
供电采用单8PIN接口。
显卡背部配备全铝合金背板，可以为PCB带来全方位的保护性，并且提升了显卡整体结构强度。
双BIOS切换开关。
背板尾部做了开创处理，能有效带走热气流，减少机箱的热堆积，从开窗处可以看到显卡的散热模组，采用大面积的散热鳍片加4热管的组合。
接口方面提供了1个HDMI 2.1、3个DP 1.4a输出接口，配置齐全完全满足日常使用。
电源选用的是九州风神最新推出的PX1000G ATX3.0，外包装方面秉承九州风神最新的设计风格，电源采用全模组线材设计、通过了80PLUS金牌认证，全日系电容（主电容为105°规格）10年质保由侨威代工，官方宣称电源还有6重保护机制，而且在5000米以下海拔的地区也可以正常使用，额定功率为1000W。
电源本体以及配件一览，电源模组线采用单独的包装盒。
电源模组线材采用扁平化排线设计，质感比较柔软。
电源三围尺寸为150mm（宽）x150mm（深）x86mm（高），电源重量约为1.84kg，15CM长度的尺寸装机时有着不错的兼容性。全模组的电源接口，电源端提供有一组18PIN+10PIN接口(对应主板端的24PIN接口)、5组8PIN接口(对应主板端的CPU供电与PCI-E显卡供电接口)、3组6PIN接口(对应其他设备的SATA供电和大D4供电接口)。1个12+4pin的原生12VHPWR线材接口，可用于扩展600W功率的12VHPWR供电接口。
电源侧面设计简约，辅以青绿色品牌LOGO点缀。
电源内置了1个135mm的FDB轴承风扇，在运转时矂声和寿命比传统双滚珠风扇更好。同时，基于流体的特性，可大幅减少轴承中金属的摩擦和振动，从而拥有更好的可靠性和静音效果。风扇格栅与外壳为一体化设计，圆角方形的开孔也是极简设计。风扇支持HYBRID MODE智能启停功能，在启用该功能后，电源会在低温低负载的状态下停转风扇，使自身的运行噪音达到最低。
九州风神PX1000G 电源的额定功率为1000W，采用的主动式PFC+全桥LLC谐振+同步整流+DC to DC结构，支持100V到240V交流输入，+12V为单路输出设计，额定输出电流为83.3A，相当于999.6W功率；+5V与+3.3V则通过DC to DC从+12V转出，每路输出均为最高22A，联合输出功率额定为1000W。
电源尾部有大面积的方格状开孔用于电源散热，还配备有单独的青蓝色AC开关，开关旁边则是Hybrid模式按钮，开启后在低负载使用场景下，电源风扇会自动停转，延迟风扇寿命的同时也能达到0噪声的目的。
North机箱三维尺寸为：447mm x 215mm x 469mm，机箱有黑白两种配色，除了配色还可以选择胡桃木或橡木面板以及网孔或侧透侧板。我选择的是白色橡木前面板加Mesh侧板的版本。
橡木材质的前面板处理的光滑细腻。
机箱I/O接口位于机箱顶部，提供一个开机按键、一个耳机接口、一个麦克风接口、两个USB 3.0接口、一个USB 3.2 Gen2 Type-C接口。
即向左侧板为一整块金属的Mesh侧板。
机箱顶部同样为一整块金属的Mesh盖板，与左侧板融为一体。
机箱尾部：采用经典的电源下置设计，尾部可安装一枚120mm风扇，配备有7条水平的PCI扩展槽。
机箱顶盖采用免工具卡扣式固定方式，设计有一个皮质的拉手，只需轻轻向后一拉即可拆下顶盖。
顶盖拆除后，可以看到顶部支持2个120/140mm风扇，最大支持到240冷排。
左侧板的固定同样为免工具设计，取下左侧板可以看到侧板内部还做了加强处理。
机箱内部空间可支持ITX、M-ATX、ATX以及E-ATX主板的安装，CPU散热器限高170mm或145mm（Mesh版安装风扇支架）；显卡限长355mm（安装了前置风扇）或300mm（安装了前置360水冷）。主板背部有大面积开孔有助于主板的散热，围绕主板周边也有不少走线开孔。
机箱背部：机箱背部，机箱底部左侧为硬盘仓支持2个3.5寸HDD，右侧为电源安装位，拆除底部硬盘仓电源支持最大长度256mm，上方还有1个一体的2.5寸硬盘安装位，可安装两块2.5寸硬盘，机箱背部提供了30mm理线空间，内置理线槽以及魔术贴大幅降低理线难度，让机箱背部走线更加整洁轻松。
拆除机箱前面板可以看到前部预置了两枚自家的Aspect 14 PWM风扇，用户根据自己需求可安装三枚120mm风扇或者280mm/360mm的水冷。
机箱底部：装饰有金属环的四个脚垫质感十足，尾部电源进风口处还设置有可拆式防尘网。

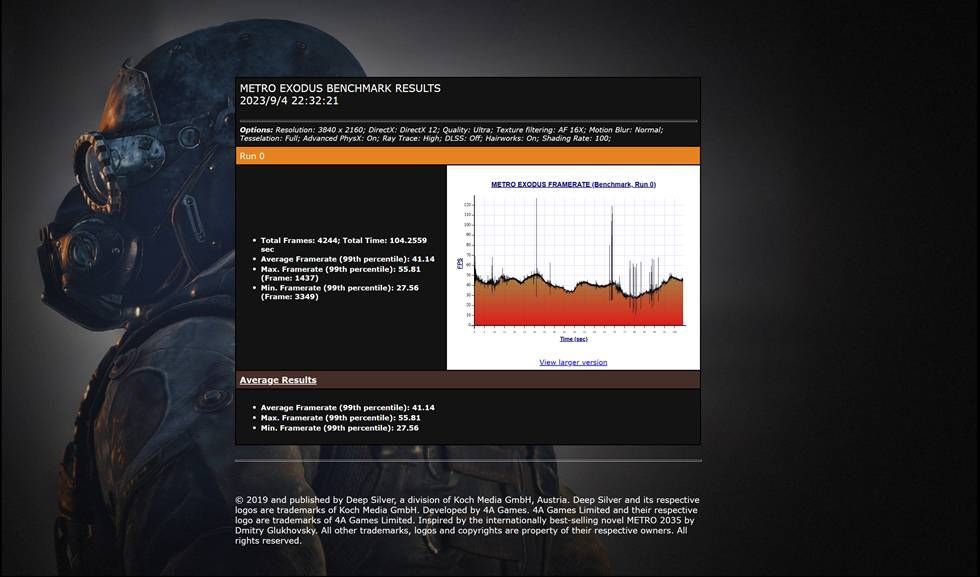

整机测试
